什么叫消色差物镜消色差物镜好用嘛

2024-05-10(312)次浏览

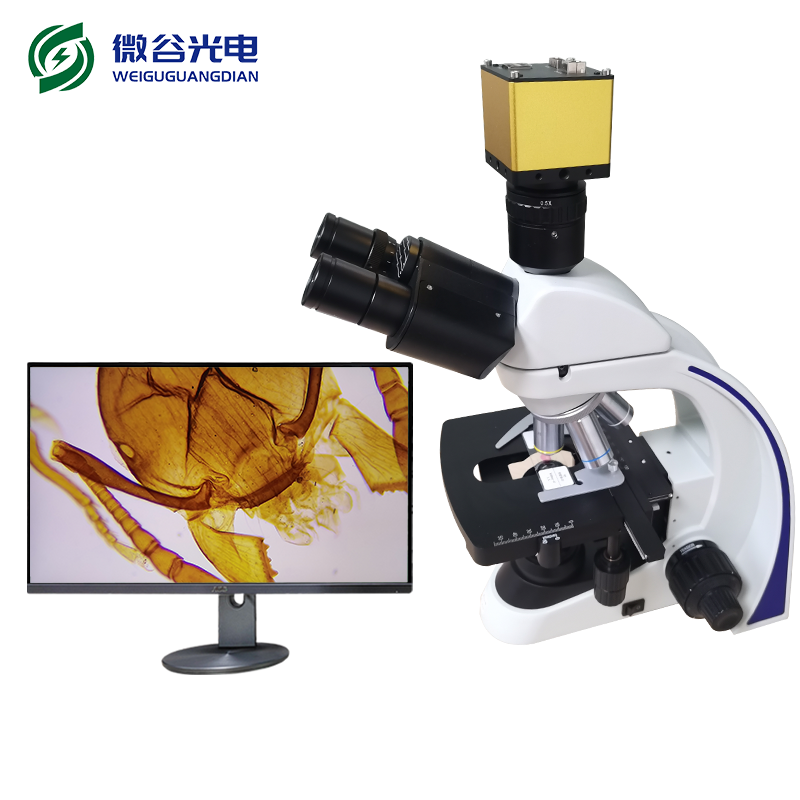

生物显微镜按光学系统分，可以会有限远光学系统和无限远的光学系统，并可以平场消色物镜和无限远消色物镜可选，无限远消色物镜成像效果会更加清晰及立体感更强等

显微镜物镜的特点就是观察物近,视场变小,要有高分辨能力和较大的数值孔径.因此,在物镜设计中首先要校正对小视场和大孔径角最为敏感的轴上点象差,其次才是校正轴外点象差.物镜分为干式物镜和油镜两种。

按物镜校正象差的水平不同:又可分为消色差、复消色差、平场消色差、平场复消色差和平场半复消差等数种类

（1）消色差物镜

在色差方面,消色差物镜主要是校正轴上点红光C和蓝光F这两种单色光的色差（校正轴上红光C和蓝光F,即使B'F与B'C点重合,单色象差方面主要对黄光D或绿光e校正球差和近轴点彗差.

数值孔径为0.25的10倍消色差工物镜由两个双胶合透镜组成,在两个双胶合透镜前要附加第三个单透镜,利用齐明点成象原理设计的油浸物镜能得到数值孔径很大的消色差物镜.

一般来说,消色差依然有很大的缺点:

1.仍有剩余轴向色差,这是因为消色物镜公对两种色光校正了轴向色差,但这两种色光的公共焦点相对第三种色光的焦点仍未有重合,还是有剩余轴向色差,光学设计上叫二级光谱.

2.未有很好消象散合场曲,因此用消色差物镜作显微镜观察时,会出现清晰范围不够大,中心部位清晰,而边缘部位不够清晰或与之相反的情况.

二.平场消色差的优点和缺点:

1.平场消色差物镜采用了更加复杂的光学结构,主要是利用了弯月形厚透镜,较好的校正了象散合场曲,因此整个视场都能较清晰,克服了消色差物镜视场图像不均匀现象,但仍存在剩余色差（二级光谱）.不能尽善尽美.

三.复消色差及平场复消色差物镜的优缺点:

1.复消色差物镜是指对C,F,D三条光谱的轴向色差都得到了校正的消色差物镜,C,F,D三条光谱与一点重合.目前还有对二级光谱再次校正,使之四条光谱重合叫超复消色差物镜.

2.复消色差虽然对二级光谱校正,但对垂轴色差仍显不足,象面弯曲与一般消色差没有根本性发生变化,因此他还存在消色差物镜视场不平坦的缺点.

3.平场复消色差物镜是目前更好的一种物镜,整个视场显得特别清晰,观察舒适,但它对垂轴色差仍然校正不足.
